噪聲防護

隔聲防護規劃設計的首要任務是為獨立的建筑構件進行隔聲設計。這適用于建筑外圍護結構（從外部進行隔聲）及內墻和吊頂（從內部進行隔聲）。

根據對節能建筑的規定，建筑構件必須同時擁有幾項功能：當房間需要通過可開啟窗扇通風時，面向交通繁忙道路的外立面必須具有降噪聲功能。

雙層外立面 在20世紀90年代的德國，許多建筑采用了雙層外立面，事實上，出于技術或能耗的考慮，不是任何地點、任何建筑都需要雙層外立面的。過去幾年中，隨著人們?cè)絹?lái)越注重生命周期成本與室內舒適度，現在只在必要時才會建造雙層外立面。

就新建筑而言，雙層外立面只不過有兩個好處罷了：降低風對遮陽裝置和窗戶通風裝置的影響；降低聲音穿透水平。

圖1展示了通過調整外墻玻璃的比例改善隔聲效果。出于內側立面通風的需要，外側立面開窗面積至少為立面面積的7.5%-10%，內側安裝了封閉窗戶的室內可能減少4-7dB的噪聲，而同一位置的可傾斜開啟窗戶最高可減少10dB。

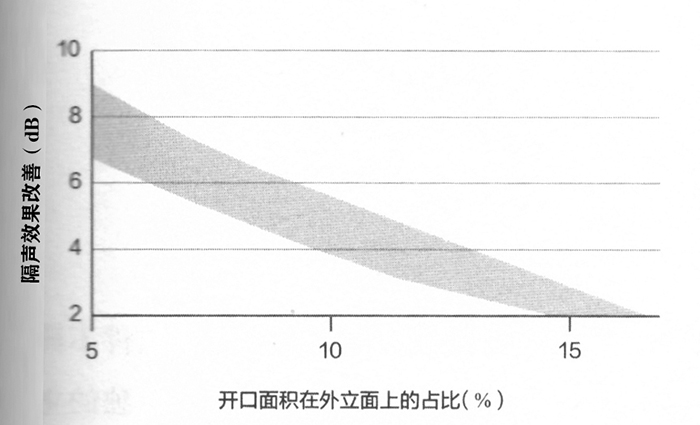

圖1 開口面積占比和立面走廊吸聲程度對雙層立面隔聲的影響

在戶外噪聲級平均值為65-75dB（A）的區域，為了確保室內聲級為可接受的50-55dB（A），安裝雙層外立面才有意義。自然地，需要精確測量一天中戶外噪聲級的變化，因?yàn)槿绻霈F(xiàn)頻繁的高噪聲峰值，外掛的立面將無法有效吸收這些噪聲。上述數值僅僅用于對噪聲防護的要求及所采取措施的正確性進行初步檢查。

隔聲與窗戶通風——避免過熱，在對杜伊斯堡的Neudorfer Tors大樓立面進行概念化設計時，采取了一種與眾不同的方式，旨在通過工程構造方法（圖2），將噪聲等級至少降低5dB。由于雙層立面通常會導致物理溫度過高，因此必須避免這些現象。

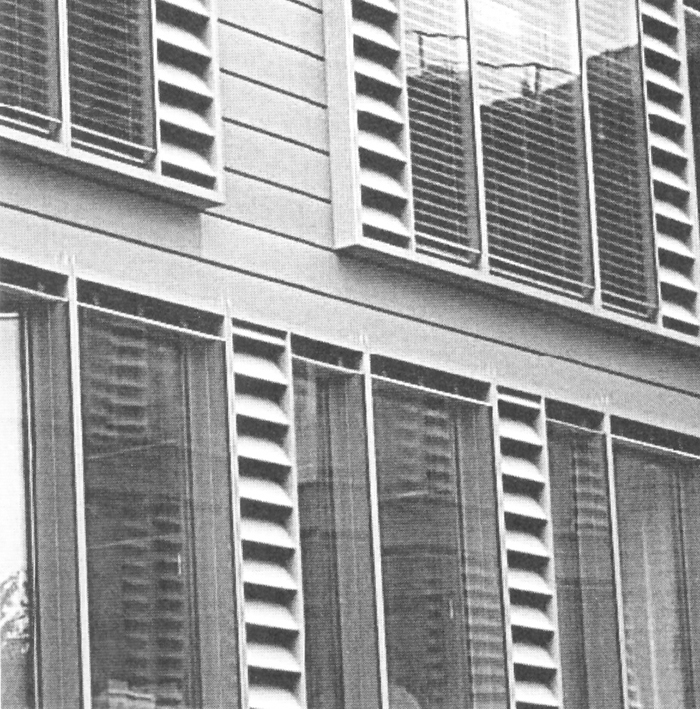

圖2 德國Neudorfer Tors大樓立面特寫

解決方法就是建造一個由兩組分離的結構構件組成的立面：較大部分的立面區域?yàn)榈湫偷碾p層立面，立面間隙裝有內側通風的防曬裝置，但是房間沒有對外開窗。根據房間的靈活性，在這些區域之間布置了環狀的吸聲肋板，肋板后是方便開窗的位置。肋板的下部穿孔，上部光滑，使雨水通過。這些肋板垂直重疊排放，目的是全年防曬（圖3）。

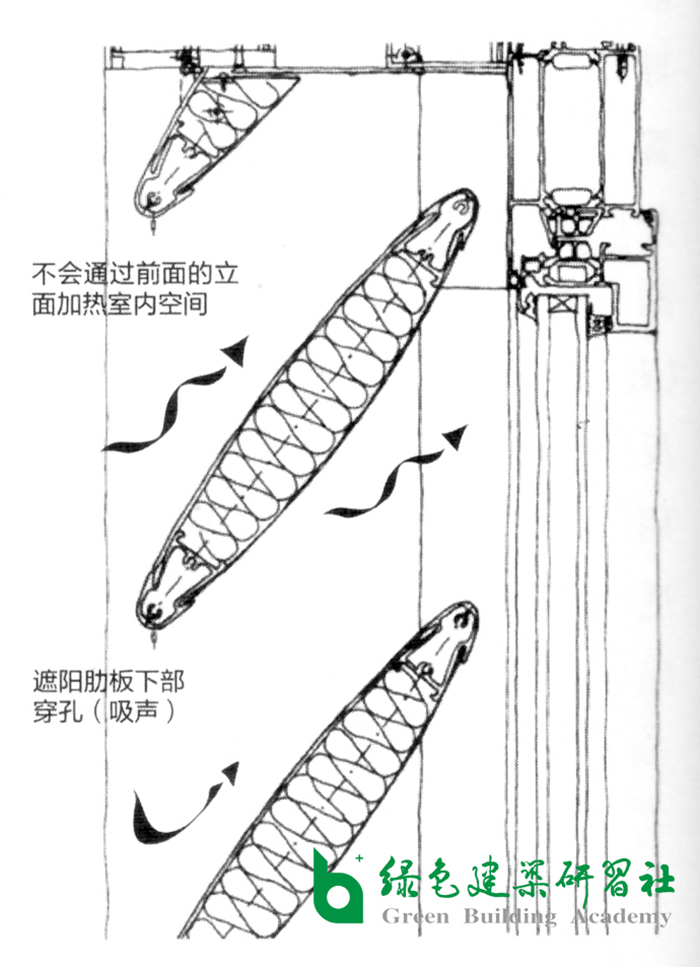

圖3 外立面上遮陽肋板的細部

空氣噪聲防護測量顯示，無論窗口大小，噪聲都可以減少6dB。這就為用戶帶來一項極大的好處：可以像往常一樣開窗，只需要考慮風的影響因素來決定是傾斜開窗進行持續通風還是完全打開進行短暫通風。

隔聲與窗戶通風——混合立面   杜塞爾夫的柏林大道寫字樓是一棟20世紀50年代建成的建筑，坐落在一條交通繁忙的大路旁（圖4）。客戶希望用創新理念翻新這棟建筑，既擁有雙層立面的長處，同時又盡可能回避其短處。

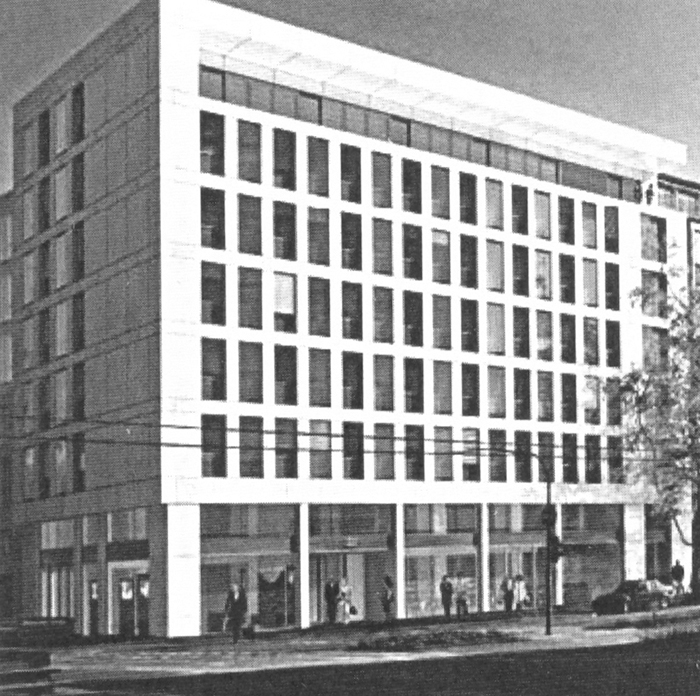

圖4 德國杜塞爾多夫翻新的柏林大道寫字樓效果圖

在建筑師和客戶的共同努力下，一個混合立面建立了，立面的結構嚴格遵循現有建筑的中心到中心的網格形式，每隔一條立面軸線安裝隔聲玻璃，即使是最小的辦公空間也擁有兩種不同的窗戶通風選擇。在隔聲玻璃的區域，在外立面空腔內安裝了一個遮陽裝置，空腔通過進氣槽通風。部分廢氣通過立面上部的一條小排氣槽排出，但是大部分廢氣是通過支柱附近的通氣管向上、向外自然排放出去的（圖5）。這種設計有如下好處：

（1）在傳統可開啟通風加上一個外部遮陽裝置區域，用戶可以采用臨時通風的方式與戶外空氣直接接觸，同時可避免過熱的戶外空氣進入室內。

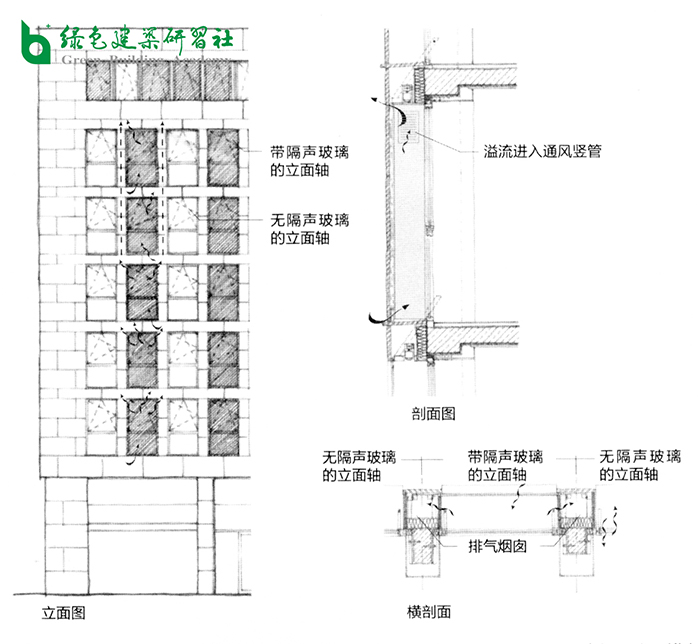

圖5 柏林大道寫字樓通風與隔聲設計（外立面的立面圖、剖面圖和橫剖面圖）

（2）在設置額外安裝的隔聲玻璃區域，用戶實際上可以在全年大部分時間里通過可開啟窗通風，且不會受噪聲影響。由于在支柱附近安裝了通氣豎管，外層立面的開窗面積可以減少，這既提高了隔聲水平，同時又保持了高水準的通風。
